Hoogteprofiel toevoegen aan je Garmin fietsroute

newspaper Hoogteprofiel toevoegen aan je Garmin fietsroute


date 24-09-2009

Jan-Melle van Dantzig heeft een mogelijkheid beschreven om aan een Garmin-fietsroute een hoogteprofiel toe te voegen. Dank voor het delen van je kennis.
Op het stuur van menig hobbyfietser zit tegenwoordig een Garmin navigatie- annex trainingscomputer gemonteerd. Ideaal voor het rijden van tochten in vreemd gebied: in Mapsource een route tekenen, overladen naar het apparaatje en rijden maar. Nooit meer de weg kwijt. Voor langere tochten in bergachtig terrein kan het daarbij erg handig zijn om het hoogteprofiel van de rit van te voren te weten. De kaarten van Garmin zelf hebben geen hoogte-info, dus daar moet een truc voor worden gebruikt. De achtergrond ervan is dat vrijwel de gehele aarde vanuit de Space Shuttle met radar qua hoogte in kaart is gebracht (http://srtm.usgs.gov/). Van die ruimtevaarttechnologie kunnen wij dankbaar gebruik maken bij onze edele wielersport.
Het is nog wel een beetje gedoe om de gegevens te krijgen, helaas. De manier waarop ik het gedaan heb bij de voorbereiding van een tocht van Maastricht naar Barcelona, 8 etappes van 1550 km in totaal, was als volgt.
Route 1e dag Maastricht - Barcelona
:: Route van de 1e dag Maastricht - Barcelona (groot figuur)
In Mapsource de route maken. Dan kan je die route via Mapsource in Google Earth laten weergeven (Mapsource menu Beeld/Weergeven in Google Earth). Daarna in Google Earth deze route als KMZ-file opslaan (Google Earth menu Bestand/Opslaan/Plaats opslaan als).
Berekend hoogteprofiel van fietsroute
:: Het brekende hoogteprofiel van de fietsroute.
Dan moet deze KMZ file geconverteerd worden naar een GPX-route, dat doen we via de website www.gpsies.com. Via het tabblad converteren navigeer je daar naar het zojuist opgeslagen KMZ bestand, en daaronder is dan een veldje waarin je het formaat van de output kan kiezen, GPX-route in dit geval.

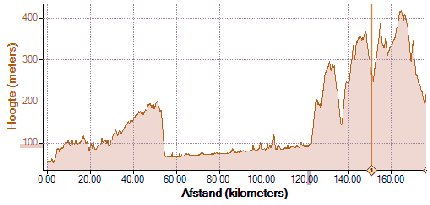

Gemeten hoogteprofiel van fietsroute
:: Het gemeten hoogteprofiel van de fietsroute.
Dit GPX bestand moet je dan openen in www.bikeroutetoaster.com, klik daar op Course Creator en vervolgens op het tabblad Courses. Daar kan je de zojuist gemaakte GPX route openen via de knop Bladeren. Daarna vink je "Add Height Data" aan en drukt dan op "Upload GPX". In het tabblaadje Summary zie je dan een hoogteprofiel grafisch weergegeven en de statistiek van (onder andere) totale hoogtemeters en maximale en minimale hoogte.
Tijdens de tocht naar Barcelona bleken deze plaatjes, die we in het routeboek hadden gezet, een handig hulpmiddel waar vaak naar gekeken werd. Altijd prettig om een beetje te kunnen zien wat je nog voor de boeg hebt aan klimwerk.

Als voorbeeld wat er dan uitrolt het bovenste plaatje is het voorspelde hoogteprofiel en het onderste plaatje is het hoogteprofiel dat uit de Garmin komt. Niet slecht toch?

Groeten, Jan-Melle.
